- 別 名：科慕鈦白粉
- 產地：美國
- 工藝：氯化法
- 晶型：金紅石型
- 化學結構：二氧化鈦
- 色光：白色高光澤
- CAS號：13463-67-7
- 包裝規格：25KG/包
美國杜邦TS-6200涂料鈦白粉是一種采用氯化法工藝生產的金紅石型二氧化鈦無機顏料，成品為精細的干燥粉末，它專為大多數需要超耐久性的嚴酷環境而設計，具有優異的耐候性，出色的保光性和絕佳的分散能力，杜邦TS-6200鈦白粉顏料廣泛用于卷鋼涂料、汽車漆、粉末涂料、戶外建筑涂料和工業涂料等超耐候性涂料領域，為涂料制造商們提供了多種降低成本的途徑。
| 產品品牌：美國杜邦 | 產品型號：TS-6200 |
| 產品晶型：金紅石型 | 產品色光：白色高光澤 |
| 加工工藝：氯化法 | CAS號：13463-67-7 |
| 產品形態：白色粉末狀 | 產品規格：25KG/包 |
| 產品用途：推薦用于戶外環境下使用的涂料 |
- 高初始光澤；
- 高保光性；
- 易分散性；
- 高耐候性；
- 優異的可加工性；
- 集合所有特異性能的白色顏料
杜邦Ti-Select TS-6200鈦白粉的分散快速而徹底，這不僅降低了能量消耗，還可以免去一些研磨操作。
TS-6200所需要的分散劑用量很低，涂料中分散劑含量的減少可以降低成本并改善最終的漆膜性能。
配方設計師們可以利用Ti-Select TS-6200較好的耐候性，節約為昂貴的耐候性涂料付出的成本，同時又能保持一貫的涂料耐候性質量，您可以用耐候性低的樹脂替代昂貴的樹脂，或減少昂貴的提高耐候性的助劑的用量，同樣達到使用其它鈦白粉顏料制成的涂料的耐候性能。

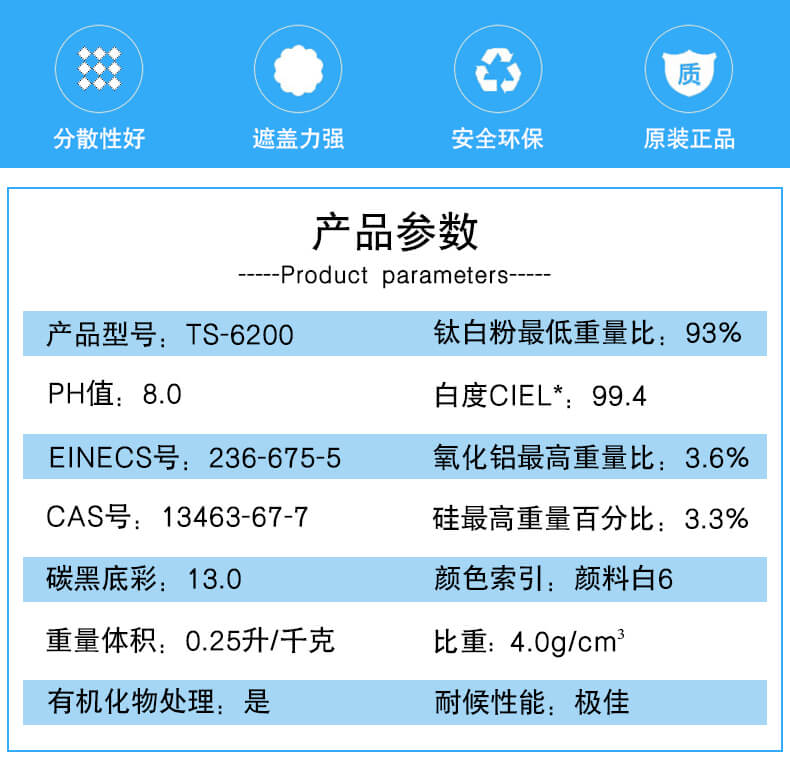

| 主要成分：二氧化鈦 | 鈦白粉最低重量比：93% | PH值：8.0 |
| 氧化鋁最高重量比：3.6% | 比重：4.0g/cm³ | 耐候性能：佳 |
| 硅最高重量百分比：3.3% | 有機物處理：是 | 碳黑底彩：13.0 |
| 重量體積：0.25升/千克 | 白色CIEL：99.4 | 顏色索引號：顏料白6 |
上圖中比較了TS-6200、主要競爭對手的超耐性牌號和Ti-Ture R-960分散性能，科慕R960鈦白粉是長期公認的標準超耐候性鈦白粉顏料。
涂料生產通常需要兩個步驟，研磨和兌稀，在一次或多次研磨操作中，將固體成分(包括鈦白粉顏料、其它顏料和填料)分散到涂料溶劑和分散劑的混合物中，得到高固含量的研磨漿料后，再用溶劑、樹脂和助劑的混合物調配(稀釋)。以獲得所需組成和稠度的涂料成品，上圖列出了研磨料以及水性和溶劑性涂料調配中的標準成分。
在高效的研磨過程中，能量必須有效地傳遞到鈦白粉聚集體中，以使涂料中的各分散粒子保持穩定的狀態，研磨料的質量和研磨過程的速度在一定程度上由選用的鈦白粉顏料牌號決定，有多種牌號可供涂料配方設計師們選擇，研磨條件應根據選用的牌號進行優化。
Ti-Select TS-6200分散劑需要量：
杜邦Ti-Select TS-6200的獨特表面專為獲得最佳的分散效果而設計，這表現在它極低的分散劑需要量上。與其它超耐候性鈦白粉顏料相比，TS-6200需要的分散劑較少，在水性配方中尤其如此。

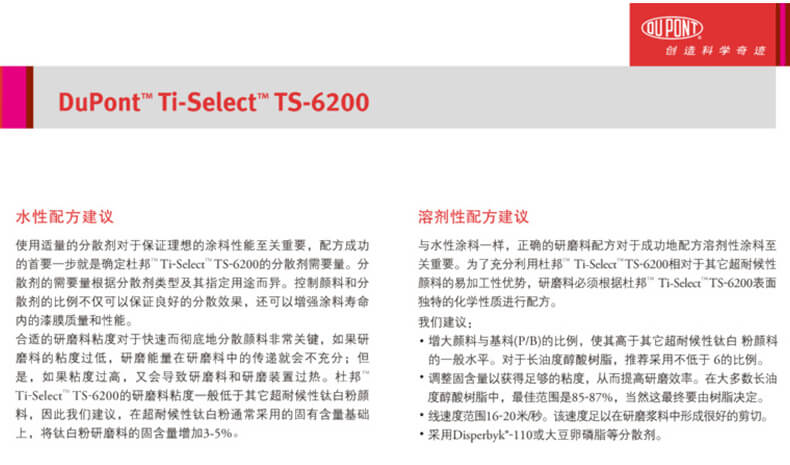

水性配方建議：
使用適量的分散劑對于保證理想的涂料性能至關重要，配方成功的首要一步就是確定TS-6200的分散劑需要量，分散劑的需要量根據分散劑類型及其指定用途而異，控制顏料和分散劑的比例不僅可以保證良好的分散效果，還可以增強涂料壽命內的漆膜質量和性能。
合適的研磨料粘度對于快速而徹底地分散顏料非常關鍵，如果研磨料的粘度過低，研磨能量在研磨料中的傳遞就會不充分；但是,如果粘度過高，又會導致研磨料和研磨裝置過熱。TS-6200的研磨料粘度一般低于其它超耐候性鈦白粉顏料，因此我們建議在超耐候性鈦白粉通常采用的固有含量基礎上，將鈦白粉研磨料的固含量增加3-5%。
溶劑性配方建議：
與水性涂料一樣，正確的研磨料配方對于成功地配方溶劑性涂料至關重要，為了充分利用TS-6200相對于其它超耐候性顏料的易加工性優勢，研磨料必須根據TS-6200表面獨特的化學性質進行配方。
- 增大顏料與基料(P/B)的比例，使其高于其它超耐候性鈦白粉顏料的一般水平，對于長油度醇酸樹脂，推薦采用不低于6的比例。
- 調整固量以獲得足夠的粘度，從而提高研磨效率.在大多數長油度醇酸樹脂中，最佳范圍是85-87%，當然這最終要由樹脂決定。
- 線速度范圍16-20米/秒，該速度足以在研磨漿料中形成很好的剪切。
- 采用Disperbyk-110或大豆卵磷脂等分散劑。
杜邦TS-6200鈦白粉顏料適合在汽車漆、粉末涂料、卷鋼涂料和普通工業涂料等多數戶外環境中使用。 建議在下列市場領域選擇TS-6200鈦白粉作為高耐候性涂料：汽車OEM面漆和修補漆、航空涂料、高質量外用面漆和超耐候性室外卷鋼涂料、粉末涂料、工業OEM漆，需要優秀保光性和保色性的特殊涂料等。
- 珠光顏料與金屬顏料有什么區別？原理、效果與應用對比
- 色母粒和直接著色有什么區別？原理、性能與應用全面對比
- 溶劑染料和顏料著色性能對比：透明性、耐候性與應用選擇全解析
- 熱致變色材料市場展望（2026-2034）：2034年將達3
- 2026-2034特種著色劑市場報告：規模、份額、趨勢及預測
- 熒光顏料與普通顏料有什么區別？發光原理、性能對比及應用解析
- 全球顏料分散體市場報告（2026-2033）：無機顏料主導，
- 2026-2035年氧化鐵顏料市場展望：全球規模將達41億美
- 2026年合成染料與顏料市場報告：規模、趨勢及2030年增長
- 全球復合無機顏料市場規模分析：2035年達5.39億美元，建
- 巨頭領漲！巴斯夫全球塑料添加劑漲價20% 原材料成本推高行業
- 顏料耐候等級分幾級？耐光性8級的定義及耐候性測試標準解析
- 全球普魯士藍市場規模與預測（2026-2034）：按類型、形
- 高性能工業顏料發展趨勢：綠色化、功能化與智能化技術革命
- 2026全球炭黑市場規模分析及未來趨勢：汽車產業成核心驅動力
- 涂料常用顏料大全：無機、有機及功能顏料分類與選型指南
- 常見塑料顏料種類全面介紹：分類與應用指南
- 全球染料與顏料市場規模預計2033年達662億美元：可持續轉
- 鈦陽化學Sun Chemical擴建喹吖啶酮顏料產能
- Paint India 2026：鈦陽化學與DIC展示高性能
