在塑料、涂料、油墨及建材等行業中，“黑色”并不只是簡單的一種顏色。很多用戶在實際選型時會發現，有的黑色偏藍，有的黑色發灰，有的黑得發亮，有的則顯得暗沉。因此，“炭黑和鐵黑哪個更黑”成為黑色顏料領域最常見的問題之一。本文將從工業應用角度，系統解析兩者的顏色區別。

一、為什么用戶會關心“哪個更黑”？

在實際應用中，“黑度”往往直接影響產品的外觀品質和檔次。

• 高端汽車內飾：要求深邃、均勻的黑色

• 高檔包裝/油墨：要求高黑度、高光澤

• 黑色母粒：要求高著色力、純正黑

• 建筑彩磚/地坪：對黑度要求相對寬松，更關注成本和耐久性

• 仿古藝術涂料：更偏向自然暖黑

因此，了解炭黑和鐵黑的顏色差異，是正確選型的第一步。

二、直接對比：炭黑和鐵黑哪個更黑？

直觀理解：

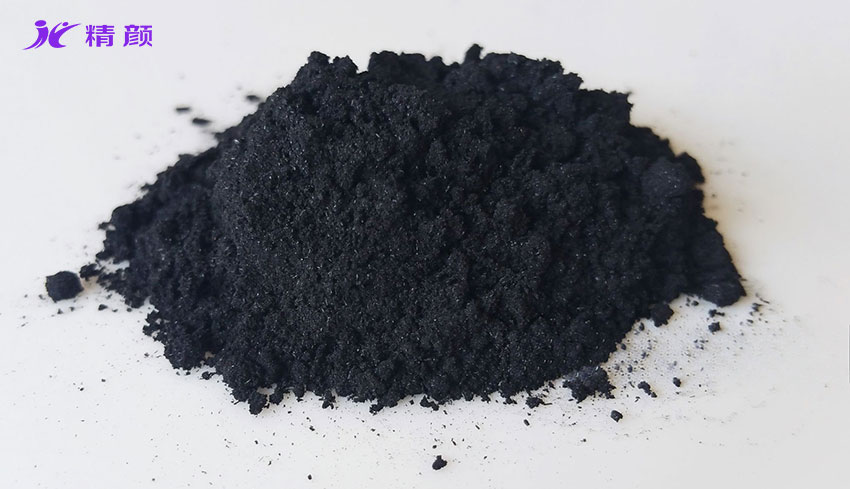

• 炭黑：像深邃的夜空

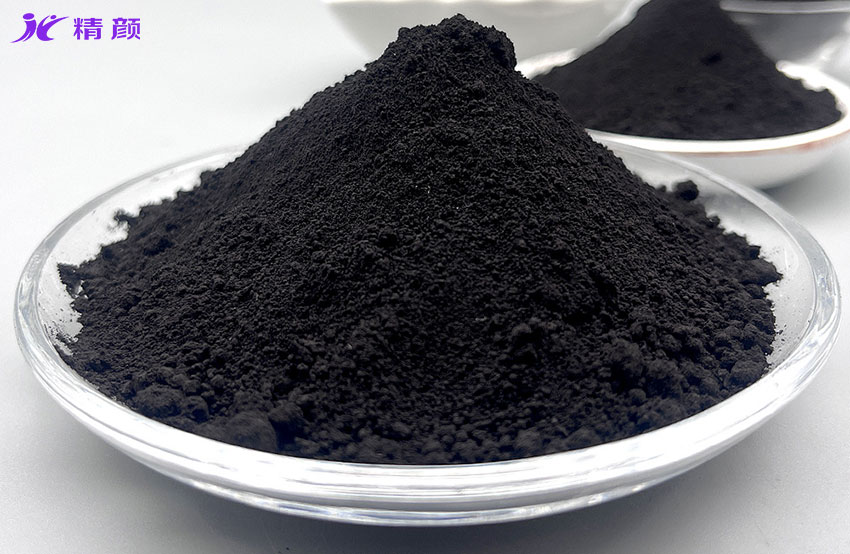

• 氧化鐵黑：像深灰色的巖石

三、為什么炭黑更黑？——原理分析

炭黑之所以黑度遠高于氧化鐵黑，主要來自三個核心因素：

3.1 粒徑更小

• 炭黑的粒徑通常只有：10-100 nm（納米級）

• 而氧化鐵黑顆粒通常在：0.1-1.0 μm（微米級，比炭黑粗10倍以上）

粒子越小，單位質量可覆蓋的面積越大，對光線的散射和吸收能力越強，因此視覺上會更黑。

3.2 光吸收能力更強

炭黑幾乎能夠吸收絕大多數可見光（吸收率可達99%以上），反射率極低，因此會呈現深黑、純黑、高黑度效果。而氧化鐵黑作為鐵氧化物，天然具有較高的反射率，因此更容易發灰、更容易偏棕，黑度無法與炭黑相比。

3.3 特殊結構增強“光陷阱效應”

炭黑并不是規則顆粒，而是鏈狀/支鏈狀團聚體結構，這種結構會形成復雜的光線路徑，使光線在內部多次反射后被進一步吸收，這就是所謂的“光陷阱效應”。因此炭黑能夠呈現更深邃的視覺黑感。

相比之下，氧化鐵黑的立方體或八面體結構更規整，不具備這種明顯的吸光效應。

四、色相差異：藍相黑 vs 灰黑/棕黑

炭黑：偏藍相

大多數炭黑品種呈現藍相黑，即在黑色基底中透出細微的藍色調。藍相黑在視覺上更顯“干凈、冷峻、高級”，是高端油墨、汽車漆、高光塑料的首選。

色相特點：冷調、銳利、高質感

氧化鐵黑：偏灰或偏棕

氧化鐵黑呈現灰黑或棕黑，色調偏暖、偏柔和。這在某些仿古裝飾、藝術涂層、自然風格的產品中反而成為優勢。

色相特點：暖調、柔和、自然

注意：不同廠家、不同牌號的氧化鐵黑色相有差異，采購時建議索要色板確認。

五、著色力對比：差距有多大？

著色力是指顏料賦予被著色物體顏色的能力。

實際案例：

假設要生產1000kg黑色塑料制品，達到同樣的視覺黑度：

• 使用炭黑：添加20-50kg即可

• 使用氧化鐵黑：需要添加50-200kg

這意味著：

• 鐵黑雖然單價更低，但用量大，綜合著色成本反而更高

• 鐵黑大量添加會影響基料的物理性能（如強度、流動性）

六、不同場景的顏色選型建議

優先選炭黑（高黑度需求）

可以考慮氧化鐵黑（中等黑度可接受）

七、常見誤區澄清

誤區一：“都是黑色，看著差不多”

真相：炭黑和鐵黑的色差在專業角度極為明顯。并排對比時，炭黑明顯更深、更純。在要求高黑度的產品中，用鐵黑替代炭黑會導致明顯降級。

誤區二：“鐵黑不夠黑，可以多加”

真相：鐵黑加到一定程度后，黑度不再明顯提升，這是因為黑度天花板是材料本身的特性決定的。而且過量添加還會影響基料性能，比如塑料的力學強度下降、涂料的流動性變差。

誤區三：“炭黑太貴，用鐵黑更省錢”

真相：這個問題要看黑度要求。如果對黑度有明確要求、需要達到某個深度標準，炭黑雖然單價更高，但用量僅為鐵黑的五分之一到十分之一，綜合著色成本反而更低。但如果對黑度沒有要求、只要“有黑色就行”，鐵黑單價低、隨便加一點就能滿足，綜合成本會更低。所以“哪個更省錢”，關鍵取決于你的黑度要求有多高。

八、實際視覺提醒

需要注意的是：炭黑與氧化鐵黑的黑度差異在小面積樣品、啞光表面上可能不算特別明顯。但在高光塑料、汽車內飾、大面積噴涂、高檔油墨中差異會非常明顯。

尤其在自然光下：炭黑通常會呈現更深、更純凈、更有層次感的黑色。

九、總結

如果單純比較“哪個更黑”，答案非常明確：炭黑明顯比氧化鐵黑更黑。炭黑由于粒徑更小、吸光能力更強，并具有特殊的“光陷阱效應”，通常呈現深邃的藍相黑，視覺上更純凈、更高級，著色力也遠高于氧化鐵黑。而氧化鐵黑則更偏灰黑或棕黑，色調自然柔和，雖然黑度不及炭黑，但在建材、水泥及仿古裝飾等對極致黑度要求不高的場景中依然具有明顯優勢。

簡單來說：追求“極黑、高級黑效果”選炭黑；更注重自然色調、成本和建材適配性，則可以考慮氧化鐵黑。

延伸閱讀：

• 完整性能對比請閱讀《炭黑和氧化鐵黑的區別：性能、顏色與應用全面對比》

• 耐候與水泥應用請閱讀《氧化鐵黑和炭黑哪個耐候性更好？水泥與戶外應用解析》
