全面解析偶氮、酞菁、DPP等有機顏料的分類、性能特點及塑料著色應用

有機顏料的制造與分類綜述

在塑料、涂料、油墨及高分子材料著色領域中，有機顏料憑借其色彩鮮艷、著色力強、相對無毒等優勢，成為關鍵著色材料。絕大多數有機顏料源于煤焦油或石油餾分中的芳香烴，這些原料經有機化學反應轉化為多種關鍵中間體，并進一步合成出具有不同結構與性能的有機顏料。然而，塑料制品在加工過程中需承受高溫、高剪切力，同時對耐候性和耐遷移性提出嚴格要求，這對有機顏料的分子結構與穩定性形成了特殊挑戰。因此，適用于塑料著色的有機顏料在化學結構與性能上逐漸形成了獨特體系。本文將從制造源頭出發，系統闡述偶氮、酞菁、DPP 等主要有機顏料類別的結構特征、性能表現及其在塑料中的選型思路。

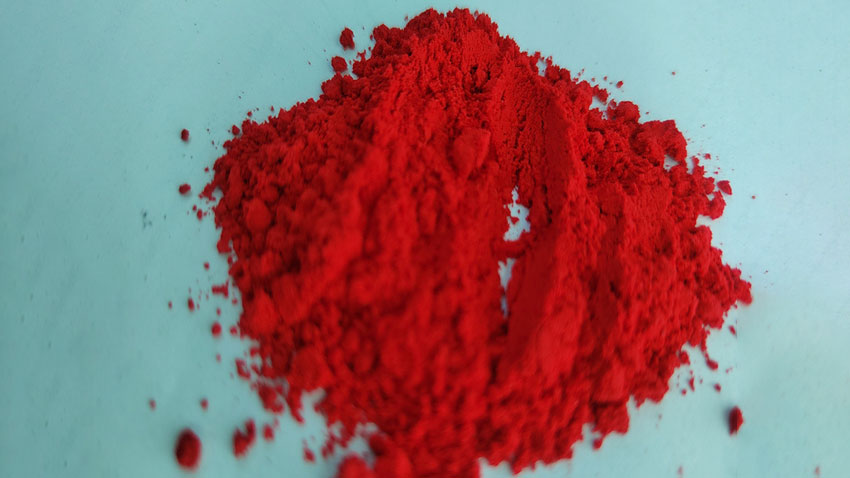

一、偶氮顏料（Azo Pigments）

偶氮顏料是最經典、應用最廣泛的一類有機顏料，其分子結構中含有一個或兩個偶氮基團（-N=N-）作為發色團。其中，直接產生顏色的結構稱為發色團，而對顏色起增強或調節作用的結構稱為助色團。通過改變分子結構，可以獲得黃色、橙色、紅色、酒紅色、紫色及棕色等多種色相。

根據結構差異，偶氮顏料可進一步分為單偶氮顏料、雙偶氮顏料及雙偶氮縮合顏料。需要注意的是，即使屬于同一類別，不同顏料之間的性能差異仍然可能非常顯著。

二、單偶氮顏料（Monoazo Pigments）

許多結構較簡單的單偶氮顏料在全色狀態下具有良好的耐光性，但它們往往容易溶解于聚合物熔體、溶劑和增塑劑中，因此在塑料中的耐遷移性和耐熱性較差，限制了其應用。

通過增大分子體積或引入極性基團，可以降低其化學溶解性，從而開發出可用于塑料著色的改性單偶氮顏料。

1. 色淀型單偶氮顏料（Laked Monoazo Pigments / Toners）

這類顏料是含有羧基或磺酸基的單偶氮染料與金屬形成的鹽類。其極性、類鹽結構賦予了較好的顏料特性和耐遷移性，但耐光性和耐候性通常較差，尤其是在淺色配方中。

由于顏色鮮艷、成本低廉，這類顏料廣泛用于PVC、橡膠、苯乙烯類塑料和聚烯烴等對耐久性要求不高、加工溫度較低的應用領域。

2. 改進型單偶氮顏料（Improved Monoazo Pigments）

通過擴大分子結構并引入如酰胺基（CO–NR?）或苯并咪唑酮基（–NH–CO–NH–）等極性基團，可顯著提升單偶氮顏料的耐光性、耐熱性和耐遷移性。

這類顏料可耐受260℃甚至更高的加工溫度，因此被廣泛應用于工程塑料和高溫加工塑料中，盡管其價格相對較高。

三、雙偶氮顏料（Disazo Pigments）

雙偶氮顏料的分子中含有兩個偶氮基團。與單偶氮顏料相比，其著色力更高、耐遷移性更好，但多數品種的耐光性通常略遜于改進型單偶氮或縮合型偶氮顏料。

由于其極高的著色強度和較低的成本，一度被廣泛用于塑料著色。然而，其中較為常見的聯芳基雙偶氮顏料在加工溫度超過200℃時可能發生熱分解，生成微量芳香胺，因此不適合高溫加工塑料。它們更適合用于電纜、擠出薄膜等低溫加工應用。

四、雙偶氮縮合顏料（Disazo Condensation Pigments）

該類顏料由汽巴-嘉基公司（Ciba-Geigy）于20世紀50年代初推出，分子量可超過1000，是偶氮顏料體系的重要升級。

盡管成本較高，但其耐熱性顯著提升，部分品種可用于注塑級聚烯烴和苯乙烯類塑料中，在需要“全有機”配方的場合具有獨特優勢。

五、多環結構顏料（Polycyclic Pigments）

當需要進一步提升高溫穩定性時，多環結構顏料成為偶氮顏料之外的理想選擇。

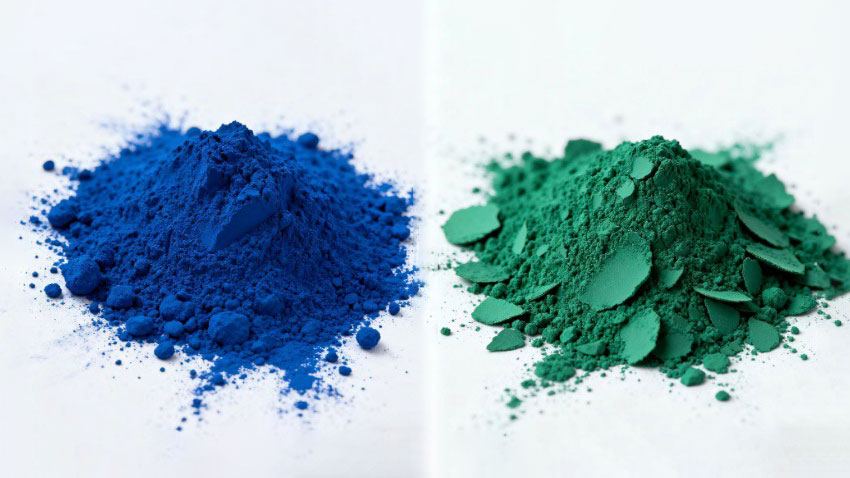

1. 酞菁顏料（Phthalocyanine Pigments）

酞菁顏料是塑料中最重要的有機顏料之一。常見品種包括穩定的紅相α型和綠相β型酞菁藍，以及耐光性和耐熱性更優的多氯、多溴酞菁綠。

其特點是著色成本低、顏色鮮艷、耐熱性和耐久性優異，因此應用極為廣泛。主要缺點是容易在某些樹脂（如HDPE）中引發結晶成核。

2. 喹吖啶酮顏料（Quinacridone Pigments）

喹吖啶酮顏料色相從暗金黃色到鮮艷的藍相紅色和紫色不等。在PVC和聚烯烴中的性能可與酞菁顏料媲美，但在ABS、亞克力等極性塑料中可能部分溶解并發生反應。

盡管價格較高，但其紅色和紫色品種常被用作高性能著色或調色顏料。

3. 二噁嗪紫（Dioxazine Violet）

二噁嗪紫顏料具有極佳的耐光性、極高的著色力，但耐熱性和耐遷移性處于中等水平。其在塑料熔體中易部分溶解，冷卻后以單分子形式重新結晶，導致顏色發生變化（如呈現熒光粉紅色），因此不適合在低添加量下作為純正紫色顏料使用。

4. 異吲哚啉酮顏料（Isoindolinone Pigments）

異吲哚啉酮顏料的色相從綠相黃到橙色，具有優良的綜合牢度性能，其耐熱性和成本與雙偶氮縮合顏料相近。

5. 苝系與苝酮顏料（Perylene & Perinone Pigments）

苝系顏料呈鮮紅至酒紅色，苝酮則可提供亮橙色和暗紅色。這類顏料具有極佳的綜合性能，但價格昂貴。苝酮橙同樣存在低濃度下發生熒光變色的問題。

6. 硫靛紫（Thioindigo Violet）

有時作為喹吖啶酮紫的低成本替代品，但其耐熱性僅約260℃，限制了在注塑領域的應用。

7. 蒽醌顏料（Anthraquinone Pigments）

源自還原染料體系，以羰基為發色團，具有極佳的耐久性，但由于成本高昂，在塑料著色中的應用較少。代表品種包括黃蒽酮和靛蒽酮藍。

六、二酮吡咯并吡咯（DPP）顏料

DPP顏料是過去50年里商業化最成功、最具代表性的新型有機顏料核心化學結構體系之一。該化合物于1974年由美國密歇根州立大學的一位化學教授在一次失敗實驗中偶然合成，隨后被汽巴-嘉基公司發現并成功商業化。

DPP顏料具有接近鎘紅的鮮艷度，耐熱性和綜合牢度性能可與酞菁和喹吖啶酮顏料媲美，成為高性能紅色顏料的重要替代方案。隨著專利到期，中國產品進入市場，其價格大幅降低，競爭力顯著提升。

七、可溶性染料與熒光顏料體系

可溶性染料完全屬于有機化合物，包括油溶性偶氮染料、多環染料及金屬絡合染料，涵蓋全色譜范圍。熒光染料和光學增白劑也屬于這一類別。

工業上使用的熒光顏料，則通常通過將熒光染料溶解于合適的樹脂載體中，再經加工研磨成不溶性顏料顆粒而制得。由于其核心著色物質（染料）的可溶性特征，這類材料在含有無定形區的塑料中極易遷移，因此僅適用于玻璃化轉變溫度較高的塑料，如聚苯乙烯、亞克力和聚碳酸酯。

總結

有機顏料種類繁多，不同結構體系在色相、耐熱性、耐遷移性、耐光性及成本方面各具優勢。隨著環保法規趨嚴和高性能塑料的發展，高耐久、無重金屬、可替代傳統無機顏料的有機顏料體系，正成為行業持續關注和研發的重點方向。
