珠光顏料的生產技術有哪些？云母鈦珠光顏料是如何制造的？

作者：小曉日期： 2026-06-03 文字大小：大中小

在20世紀初，化工行業為了在顏料和染料領域實現為制品著色后，制品可以有著像珍珠一樣的美麗光澤，因此不斷的使用氯化水銀、碳酸鉛、碳酸砷酸鉛、氧氯鉍等化學用品為制品進行著色，但上述化工產品均具有較強的毒性，并且它們的耐熱、耐光等性能都極差，因此適用范圍較窄，于是在20世紀60年代化工顏料行業研究出無毒的珠光顏料，它是由二氧化鈦覆蓋云母片所組成的珠光顏料。這種珠光顏料的各項物化性能表現優異，因此廣泛的應用于塑料、油墨、電烤漆、壁紙等領域，來凸顯商品的獨特魅力。

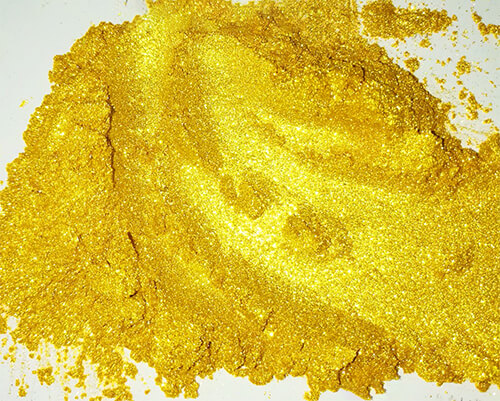

一、珠光顏料的主要生產工藝

珠光顏料又被稱之為云母鈦珠光顏料，是在鱗片狀云母晶體表面涂抹適量厚度的二氧化鈦或和其他氧化物制成的珠光顏料。為了獲得性能優異的珠光顏料，應選擇合適的生產技術，將二氧化鈦均勻沉積在云母晶體表面。這種鍍鈦工藝有三種方法，下面來簡單介紹一下。

1、加堿鍍鈦法

將鈦鹽如四氯化鈦溶液加入云母的水懸浮體中，同時加入堿液以中和產生的鹽酸，將反應系統的pH值控制在2-2.5左右，然后使產生的偏鈦酸沉淀在云母晶體的表面之上。

2、緩沖鍍鈦法

為了控制鈦酸鹽水解過程中的酸堿度，可以利用緩沖劑或金屬氧化物來代替堿溶液中和反應產生的無機酸，這種生產技術成本低，且可以使水合二氧化鈦均勻的分布在云母的表面，使顏料的珠光效果表現非常的好。

3、加熱水解鍍鈦法

在不添加堿液或緩沖劑的情況下，將硫酸鈦或硫酸氧鈦加入云母懸浮物中，使其迅速升溫至止沸騰，將水解鈦酸沉積在云母晶體表面。這種方法雖然操作簡單、成本低，但生產出來的珠光顏料顆粒粗，珠光效果稍差。

二、燒結工藝的重要性

采用上述涂裝方法，鈦鹽水解在云母表面產生的偏鈦酸鹽需要高溫燒成二氧化鈦，具有特定的晶型。通常，隨著燒結溫度的提高，銳鈦型二氧化鈦逐漸變為金紅石型二氧化鈦，后者具有更好的耐溫性和耐氣候牢度，適用于搪瓷、汽車用漆的著色。

三、影響珠光效果的主要因素

影響珠光效果的主要因素包括云母片的平整度、包覆層的均勻性、二氧化鈦的厚度、粒徑大小以及燒結溫度。云母片越平整，越有利于形成光滑的反射表面；包覆層均勻則能確保光線干涉的一致性；二氧化鈦的厚度直接決定了干涉色的類型和強度；粒徑大小則影響珠光的光澤感與遮蓋力，大粒徑偏閃爍，小粒徑偏柔和；而燒結溫度的控制則關系到各層之間的結合牢度與耐候性能。這些因素相互作用，共同決定了珠光顏料最終的光學效果和耐久性能。
